FQ Guide Rings

                                                                FQ Guide Rings


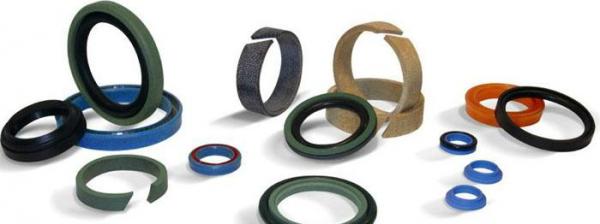

1. Function and Usage:Gabe Penolic guide ring is a high quality product which was developed by our factory.
   As a soft support product, Gabe phenolic with superior wear resistance, good compressive strength,
   suitable for all kinds of heavy machinery cylinder.

2. Material Selection: Gabe Penolic

3. Working conditions:
     Working Pressure: 180Mpa

     Working Speed: 1m/s

     Working Temperature: Filled Polytetrafluoroethylene -40℃ to +150℃

4. Working medium:Hydraulic oil, emulsion,

5. Design Standards: Refer to our FQ guide ring series, can offer by roll or by specification.

6. Part No. Description: FQ Guide Ring is ordered by Part Numbers, for example: DXH5815100FQ.

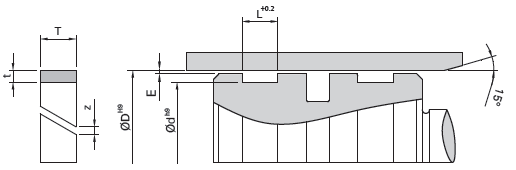

7. Structure:


Part No.	d	D	L	E	t	T	Z
FQ5803	8~20	d+3	3.2	0.2~0.5	1.5	3.0	1.0~1.5
FQ5804	20~40	d+5	4.2	0.25~1.0	2.5	4.0	1.0~2.0
FQ5806	25~80	d+5	6.3	0.25~1.0	2.5	6.1	1.5~3.5
FQ5808	40~270	d+5	8.1	0.25~1.0	2.5	7.9	2.0~5.0
FQ5809	40~320	d+5	9.7	0.25~1.0	2.5	9.5	2.0~6.0
FQ5815	80~900	d+5	15.0	0.25~1.0	2.5	14.8	4.0~8.0
FQ5820	150~900	d+5	20.0	0.25~1.0	2.5	19.5	4.5~8.0
FQ5825	200~900	d+5	25.0	0.25~1.0	2.5	24.5	6.0~8.0
FQ5830	200~999	d+5	30.0	0.25~1.0	2.5	29.5	6.0~9.0

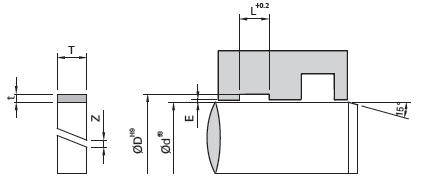

Part No.	d	D	L	E	t	T	Z
FQ5903	8~20	D-3	3.2	0.2~0.5	1.5	3.0	1.0~1.5
FQ5904	20~40	D-5	4.2	0.25~1.0	2.5	4.0	1.0~2.0
FQ5906	25~80	D-5	6.3	0.25~1.0	2.5	6.1	1.5~3.5
FQ5908	40~270	D-5	8.1	0.25~1.0	2.5	7.9	2.0~5.0
FQ5909	40~320	D-5	9.7	0.25~1.0	2.5	9.5	2.0~6.0
FQ5915	80~900	D-5	15.0	0.25~1.0	2.5	14.8	4.0~8.0
FQ5920	150~900	D-5	20.0	0.25~1.0	2.5	19.5	4.5~8.0
FQ5925	200~900	D-5	25.0	0.25~1.0	2.5	24.5	6.0~8.0
FQ5930	300~999	D-5	30.0	0.25~1.0	2.5	29.5	6.0~9.0
If you have special requirements of the material and size, please contact with us.
