JFH Type Wiper (Dust Seals)
JFH Type Wiper (Dust Seals)
Function and Usage:
with special end surface protect structure, the JFH Dust Proof Seals can prevent the outside dust and slurry
get into the hydraulic cylinder more efficiently. Meanwhile, the inside collar of the seals helps the seal lip
tightly sticking with the piston rod to keep support and guidance even if the eccentricity is very big. It is wide
used for the support of the mining industries and fully mechanized systems.
Application:
Working Temperature:-35℃~100℃
Surface Speed:≤0.5m/s
Medium: HFA

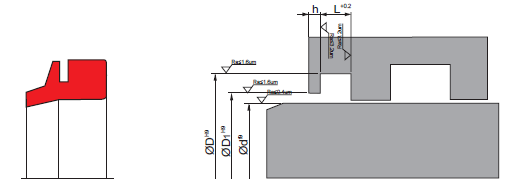

Sizes and Part No.:
d |
D |
D1 |
L |
H |
Part No. |
32 |
40 |
37.5 |
5 |
1.5 |
JFH032040 |
35 |
45 |
42 |
6.3 |
1.5 |
JFH035045 |
36 |
44 |
41.5 |
5 |
1.5 |
JFH036044 |
40 |
48 |
45.5 |
5 |
1.5 |
JFH040048 |
45 |
53 |
50.5 |
5 |
1.5 |
JFH045053 |
50 |
58 |
55.5 |
5 |
1.5 |
JFH050058 |
55 |
65 |
62 |
6.3 |
1.5 |
JFH055065 |
60 |
70 |
67 |
6.3 |
1.5 |
JFH060070 |
60 |
72 |
67 |
4.1 |
2.5 |
JFH060072 |
63 |
73 |
70 |
6.3 |
1.5 |
JFH063073 |
70 |
82.6 |
78.4 |
8 |
2 |
JFH070082 |
70 |
85 |
78 |
5.1 |
3 |
JFH070085 |
75 |
90 |
83 |
5.1 |
3 |
JFH075090 |
80 |
90 |
87 |
6.3 |
1.5 |
JFH080090 |
80 |
95 |
88 |
5.1 |
3 |
JFH080095 |
85 |
97.6 |
93.4 |
8 |
2 |
JFH085097 |
85 |
100 |
93 |
5.1 |
3 |
JFH085100 |
90 |
102.2 |
96 |
7.1 |
2.8 |
JFH090102 |
90 |
102.6 |
98.4 |
8 |
2 |
JFH090102A |
95 |
110 |
105 |
9.5 |
2.8 |
JFH095110 |
100 |
112.2 |
106 |
7.1 |
2.8 |
JFH100112 |
100 |
115 |
108.4 |
9.5 |
2 |
JFH100115 |
105 |
120 |
115 |
9.5 |
2.5 |
JFH105120 |
110 |
125 |
120 |
9.5 |
2 |
JFH110125 |
120 |
135 |
130 |
9.5 |
2 |
JFH120135 |
125 |
137.2 |
131 |
7.6 |
2.8 |
JFH125137 |
125 |
140 |
135 |
9.5 |
2 |
JFH125140 |
130 |
145 |
140 |
9.5 |
2.25 |
JFH130145 |
140 |
152.2 |
146 |
7.6 |
2.8 |
JFH140152 |
140 |
155 |
150 |
9.5 |
2 |
JFH140155 |
145 |
160 |
155 |
9.5 |
2.25 |
JFH145160 |
150 |
169 |
159 |
6.1 |
4 |
JFH150169 |
155 |
170 |
165 |
9.5 |
2.25 |
JFH155170 |
170 |
189 |
179 |
6.1 |
4 |
JFH170189 |
175 |
190 |
185 |
9.5 |
2.25 |
JFH175190 |
180 |
195 |
190 |
9.5 |
2.25 |
JFH180195 |
190 |
209 |
199 |
6.1 |
4 |
JFH190209 |
200 |
223 |
211 |
8.3 |
4.8 |
JFH200223 |
215 |
230 |
225 |
9.5 |
2 |
JFH215230 |
230 |
250 |
240 |
10.2 |
3.8 |
JFH230250 |
250 |
270 |
260 |
10.2 |
3.8 |
JFH250270 |
260 |
280 |
270 |
10.2 |
3.8 |
JFH260280 |
270 |
290 |
280 |
10.2 |
3.8 |
JFH270290 |
280 |
300 |
290 |
10.2 |
3.8 |
JFH280300 |
290 |
310 |
300 |
10.2 |
3.8 |
JFH290310 |
300 |
320 |
310 |
10.2 |
3.8 |
JFH300320 |
310 |
330 |
320 |
10.2 |
3.8 |
JFH310330 |
320 |
340 |
330 |
10.2 |
3.8 |
JFH320340 |
If any special requriement, please contact with us. |
